Klimaanlage

Prinzip der Klimaanlage:

Die Flüssigkeit ( R134a ) verdampft, kühlt sich wieder ab, kondensiert und wird wieder zu Flüssigkeit. Der Kompressor sorgt für den Kreislauf.

Um diesen Kreislauf aufrecht zu erhalten braucht es ein geschlossenes System mit der richtigen Kühlmittelmenge und den Komponenten die für die richtigen Drücke und Temperaturen am richtigen Ort sorgen.

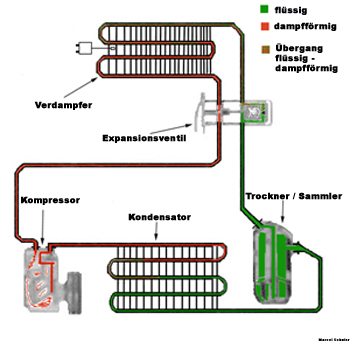

Beispiel einer Anlage!

Wichtig !

Da die Moleküle des Kühlmittels sehr klein sind ist es normal das mit dem Alter (2-3 Jahre bei R134a) Kühlflüssigkeit über Dichtungen und flexible Leitungen verloren geht. Das heisst die Kühlleistung der Klimaanlage ist nicht mehr 100%.
 Daher WICHTIG Klimaservice

Funktionsbeschreibung:

Der Kompressor erhöht den Druck der Kühlflüssigkeit je nach Temperatur auf einen Druck zwischen ca. 8-20 bar.
das gasförmige Kühlmittel gelangt erhitzt durch Kompressor und Wärme von Verdampfer zum Kondensator (70°-90° C).
Im Kondensator wird das Kühlmittel enthitzt, kondensiert und unterkühlt. Am Austritt des Kondensators ist das Kühlmittel flüssig und weisst eine Temperatur von ca. 40°-60° C auf. Danach durchläuft es den Sammler /Trockner und gelangt zum Expansionsventil.
Beim Expansionsventil wird das unter Hochdruck stehende flüssige Kältemittel gezielt wieder auf Niederdruck entspannt. Durch die Verdampfung des flüssigen Kältemittels im darauf folgendem Verdampfer wird der Umgebung Wärme entzogen. Das Verdampfen wird vom Expansionsventil so gesteuert, das im Verdampfer eine Temperatur von 3°- 5° C besteht.
Das Kältemittel welches wieder Gasförmig ist wird mit einer Temperatur von ca. 10°C wieder dem Kompressor zugeführt, dort wird es wieder verdichtet.

Für die volle Funktion einer Klimaanlage werden natürlich noch diverse Druck- und Temperatursensoren benötigt, um Klimakompressor und Kühllüfter zu steuern, da die Kühlflüssigkeit  nicht beliebig unter Druck gesetzt werden kann damit die richtige Kühlleistung erfolgt.
Auch gibt es verschiedene Varianten wie das Kühlmittel entspannt wird (Festdrossel usw.) und ebenso diverse verschiedene Kondensatoren, Verdampfer usw.

Anmerkung!

Bei länger anhaltender feuchter Witterung kann die Klimaanlage einen feuchten moderigen Geruch ausströmen. Da die Klimaanlage die Luftfeuchtigkeit abscheidet, können sich bei schlechter Austrocknung des Verdampfers Pilze auf der Oberfläche bilden die somit für Entstehung des Geruches verantwortlich sind (Witterungs-, Standort- und Gebrauchsabhängig).
Zur Entfernung dieses üblen Geschmackes wird ein Desinfizierungsmittel auf die Verdampferoberfläche gespritzt um die Bakterien abzutöten.
